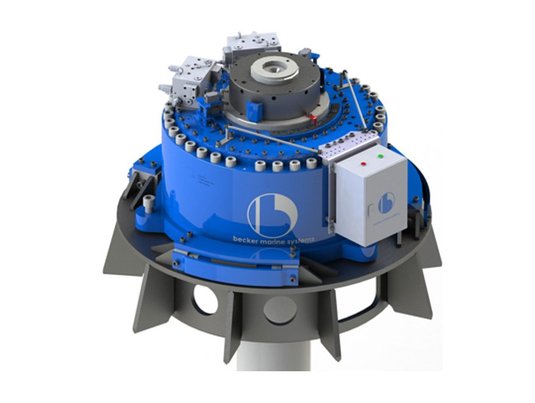

Becker Rotary Vane styrmaskin

Becker Rotary Vane-styrmaskin är en kompakt hydraulisk styrmaskin utvecklad för fartyg där hög driftsäkerhet, begränsat installationsutrymme och stora tillåtna rodervinklar är viktiga konstruktionskrav. Den platsbesparande konstruktionen gör systemet särskilt lämpligt för trånga styrmaskinsrum, medan robusta lager, egenutvecklade tätningar och ett slutet hydraulsystem bidrar till lång livslängd och ett lågt underhållsbehov.

Styrmaskinen finns i åtta storlekar med vridmoment från 160 till 500 kNm och används bland annat på supplyfartyg, AHTS-fartyg, kustfartyg, RoRo- och RoPax-fartyg, multipurposefartyg, fiskefartyg och yachter.

Modeller och vridmoment

Typ	Vridmoment	Rodervinkel	Aktuatorvikt
BMS 160-2	160 kNm	2x65°	2,2 t
BMS 200-2	200 kNm	2x65°	2,5 t
BMS 250-2	250 kNm	2x65°	3,9 t
BMS 250-3	250 kNm	2x45°	2,2 t
BMS 315-2	315 kNm	2x65°	4,3 t
BMS 315-3	315 kNm	2x45°	2,5 t
BMS 400-3	400 kNm	2x45°	3,9 t
BMS 500-3	500 kNm	2x45°	4,3 t

Två aktuatorutföranden

Rotary Vane-serien erbjuds i två huvudutföranden. -2-modellerna är konstruerade för rodervinklar på upp till ±65°, medan -3-modellerna är optimerade för rodervinklar på upp till ±45°. Skillnaden beror på aktuatorns interna lamellkonfiguration, vilket gör att respektive utförande kan anpassas efter olika manöverkrav och installationsförutsättningar.

Båda utförandena bygger på samma beprövade konstruktion och väljs utifrån fartygets roderarrangemang, önskat roderutslag och de manöveregenskaper som efterfrågas.

Hydraulsystem och styrning

Rotary Vane-styrmaskinen drivs av ett slutet hydraulsystem med variabel deplacementpump. Varje hydraulaggregat (HPU – Hydraulic Power Unit) består av en oljetank, en elmotor och en hydraulpump. Beroende på installationens utformning kan upp till två hydraulaggregat monteras på en gemensam ram. Säkerhetsventiler skyddar aktuatorn mot övertryck medan temperaturgivare och nivåvakter övervakar hydraulsystemet och skickar larm till Beckers styr- och övervakningssystem. I standby-läge kan energiförbrukningen reduceras till 5–15 % av normal drift. Systemet kan styras via FFU, NFU eller autopilot och har dessutom möjlighet till lokal nödstyrning direkt vid aktuatorn.

När passar Becker Rotary Vane-styrmaskin?

Becker Rotary Vane-styrmaskin lämpar sig särskilt för fartyg där kompakt installation, stora rodervinklar och hög styrprecision prioriteras. Möjligheten till rodervinklar på upp till ±65°, i kombination med ett jämnt vridmoment över hela arbetsområdet, gör styrmaskinen väl lämpad för fartyg med höga krav på manövrerbarhet. Systemet används ofta tillsammans med Becker Schilling-roder på fartyg som ska kunna utföra krabbning eller hålla position vid dynamisk positionering (DP).

Fördelar med Becker Rotary Vane-styrmaskin

Kompakt och platsbesparande konstruktion.
Åtta storlekar med vridmoment från 160 till 500 kNm.
Rodervinklar upp till ±65°, beroende på modell.
Jämnt vridmoment över hela rodervinkelområdet.
Slutet hydraulsystem med låg energiförbrukning.
Självsmörjande lager med hög slitstyrka.
Egenutvecklade tätningar som minimerar risken för interna och externa oljeläckage.
Lågt underhållsbehov och lång livslängd.
Integrerad lokal nödstyrning.
