Styrmaskiner från Becker Marine Systems

En styrmaskin omvandlar hydraulisk energi till det vridmoment som krävs för att vrida roderstocken och hålla rodret i önskad vinkel, oavsett fartygsstorlek, belastning eller sjötillstånd. Tillsammans med rodret utgör styrmaskinen en central del av fartygets manöversystem och har stor betydelse för både manövrerbarhet, driftsäkerhet och säkerhet till sjöss.

Becker Marine Systems utvecklar och levererar både roder och styrmaskiner, vilket gör det möjligt att dimensionera och optimera hela styrsystemet som en integrerad lösning. Resultatet är ett väl avstämt samspel mellan roder, styrmaskin och hydraulsystem, anpassat efter varje fartygs driftprofil, manöverkrav och klassningsregler.

Två principer – två olika styrkor

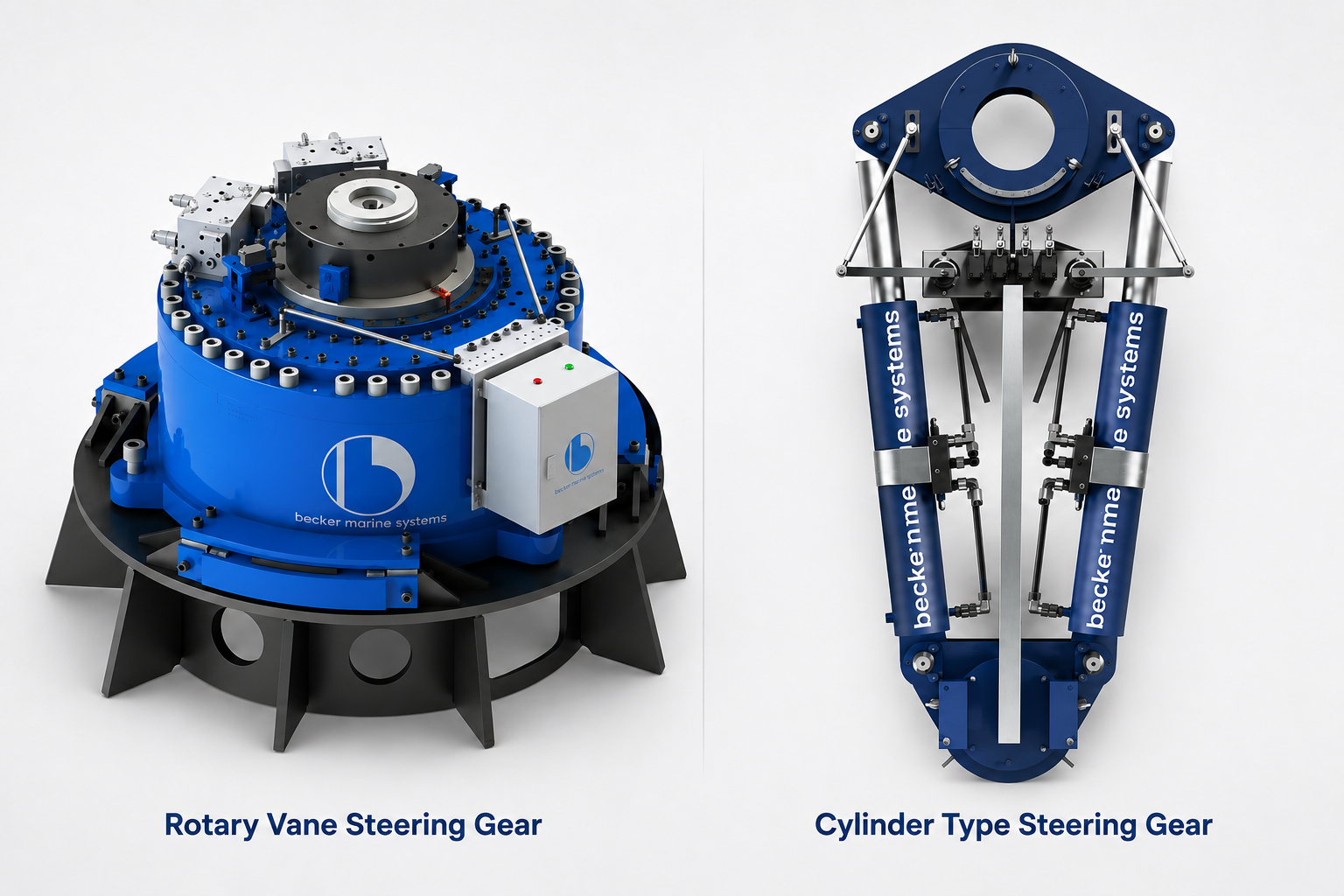

Becker erbjuder två huvudtyper av hydrauliska styrmaskiner: Rotary Vane-styrmaskin och Cylinder Type-styrmaskin. Båda bygger på beprövad hydraulisk teknik och är utvecklade för säker, exakt och tillförlitlig rodermanövrering, men de är optimerade för olika typer av fartyg och användningsområden.

Rotary Vane-styrmaskin – kompakt konstruktion och stora rodervinklar

Becker Rotary Vane-styrmaskin bygger på en hydraulisk vridaktuator där rotor och stator är integrerade runt roderstocken. Hydraulolja leds in i separata tryckkammare och skapar ett vridmoment som överförs direkt till rodret. Den kompakta konstruktionen ger en utrymmeseffektiv lösning med få rörliga delar och ett lågt underhållsbehov. Rotary Vane-styrmaskinen är särskilt lämplig där stora rodervinklar krävs, exempelvis tillsammans med Becker Schilling-roder, vid krabbning eller på fartyg med dynamisk positionering (DP). Beroende på modell kan styrmaskinen hantera rodervinklar på upp till ±65°. Läs mer på sidan om Becker Rotary Vane-styrmaskin.

Cylinder Type-styrmaskin – flexibel lösning för höga vridmoment

Becker Cylinder Type-styrmaskin använder hydraulcylindrar som är kopplade till en styrarm på roderstocken. När cylindrarna arbetar växelvis i tryck och drag utvecklas det vridmoment som krävs för att manövrera rodret. Konstruktionen kan dimensioneras efter varje fartygs specifika behov och lämpar sig särskilt väl för större fartyg där höga roderkrafter och robusthet står i fokus. Cylinder Type-styrmaskinen kan anpassas för mycket stora vridmoment och används när styrsystemet behöver skräddarsys utifrån projektets tekniska krav och driftprofil.

Läs mer på sidan om Becker Cylinder Type-styrmaskin.

Ett komplett styrsystem från samma leverantör

När roder och styrmaskin utvecklas tillsammans kan samspelet mellan de olika komponenterna optimeras redan under konstruktionsfasen. Becker Marine Systems erbjuder därför kompletta styrsystem där roder, styrmaskin, hydraulsystem och tillhörande styrutrustning dimensioneras som en sammanhängande teknisk lösning.

Detta ger inte bara hög manöverförmåga och driftsäkerhet, utan förenklar även projektering, installation, idrifttagning och framtida service. För rederiet innebär det en leverantör med helhetsansvar för konstruktion, dimensionering och integration av styrsystemet, vilket ger en väl samordnad lösning från projektering till färdig installation.
