Heel Pintle – extra lagerstöd för ökad stabilitet och livslängd

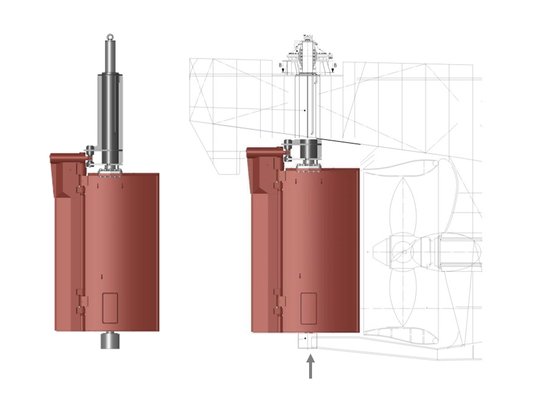

Rodrets lagerarrangemang utsätts för betydande krafter under drift. På mindre och medelstora fartyg, där rodret ofta arbetar under höga belastningar och i begränsade farvatten, kan ett extra lagerstöd förbättra både konstruktionens stabilitet och livslängd. Heel Pintle är ett konstruktionsalternativ från Becker Marine Systems som ger rodret ett extra lagerstöd i dess nederkant. Genom att avlasta roderstocken och fördela de mekaniska belastningarna över fler lagringspunkter skapas en robust och driftsäker konstruktion med lägre belastning på både roderstock och lager. Lösningen används framför allt på fartyg där hög driftsäkerhet, lång livslängd och låga livscykelkostnader prioriteras, samtidigt som fartygsstorlek och installationsutrymme gör ett extra lagerstöd till en lämplig konstruktionslösning. Heel Pintle används på Becker Flaproder i både nybyggnation och retrofitprojekt.

Hur fungerar Heel Pintle?

I ett traditionellt fribärande roder tas de hydrodynamiska krafterna upp via roderstocken och de övre roderlagren. När rodret belastas uppstår böjmoment som påverkar både lager och den omgivande fartygskonstruktionen. Med Heel Pintle kompletteras rodret med ett extra lagerstöd i nederkant. Den extra lagringspunkten tar upp en del av belastningen och reducerar de krafter som annars överförs till roderstocken och de övre lagren. Resultatet blir en jämnare lastfördelning, högre strukturell styvhet och minskat slitage över tid.

När passar Heel Pintle?

Heel Pintle är särskilt lämpligt på mindre och medelstora fartyg där höga roderkrafter kombineras med krav på hög driftsäkerhet och lång livslängd. Lösningen används ofta på:

Bogserbåtar
Fiskefartyg
Arbetsbåtar
Kustfartyg
Mindre offshorefartyg
Andra fartyg där rodret utsätts för höga belastningar i förhållande till sina dimensioner

Heel Pintle väljs när konstruktören vill öka rodrets strukturella styvhet och minska belastningen på roderstock, lager och tätningar utan att förändra rodrets hydrodynamiska egenskaper. Resultatet blir en robustare konstruktion med lägre underhållsbehov och längre livslängd.

Fördelar med Heel Pintle

Ger ett extra lagerstöd i rodrets nederkant.
Reducerar belastningen på roderstock och roderlager.
Ger en jämnare lastfördelning.
Ökar konstruktionens strukturella styvhet.
Minskar slitaget på lager och tätningar.
Bidrar till längre livslängd och lägre underhållsbehov.
Förbättrar driftsäkerheten under hela fartygets livslängd.
