Freeman Marine Däcksringar & Karmar (2400-serien)

Välkommen till Bövik Marin AB – officiell leverantör av original däcksringar och svetskarmar (coamings) till Freeman Marines gjutna däcksluckor. Karmen utgör grunden för en 100 % plan och vattentät däcksintegration på yrkesfartyg, arbetsbåtar och motorbåtar.

Freemans däcksringar tillverkas i tre olika material för att matcha fartygets skrov- och däcksmaterial. Ringen svetsas antingen in som en integrerad del av däcket eller bultas fast i däck av komposit, plast (GRP) eller trä.

💡 Ska du flytta eller byta plats på en befintlig Freeman-lucka?

Om du redan har en komplett Freeman-lucka och vill flytta den till en ny position ombord rekommenderar vi starkt att beställa en ny däcksring istället för att försöka skära ut den gamla karmen. Att bränna eller skära loss en insvetsad ring, slipa den ren från gamla svetsrester och svetsa in den på nytt är inte bara tidsödande – värmeutvecklingen vid urskärning och omsvetsning innebär en överhängande risk för att karmen slår sig (deformeras). En deformerad karm förlorar sin plana anliggning, vilket gör att luckan inte längre tätar korrekt. Med en fabriksny karm sparar du värdefulla arbetstimmar och garanterar full vattentäthet direkt.

Välj däcksring baserat på fartygets däcksmaterial:

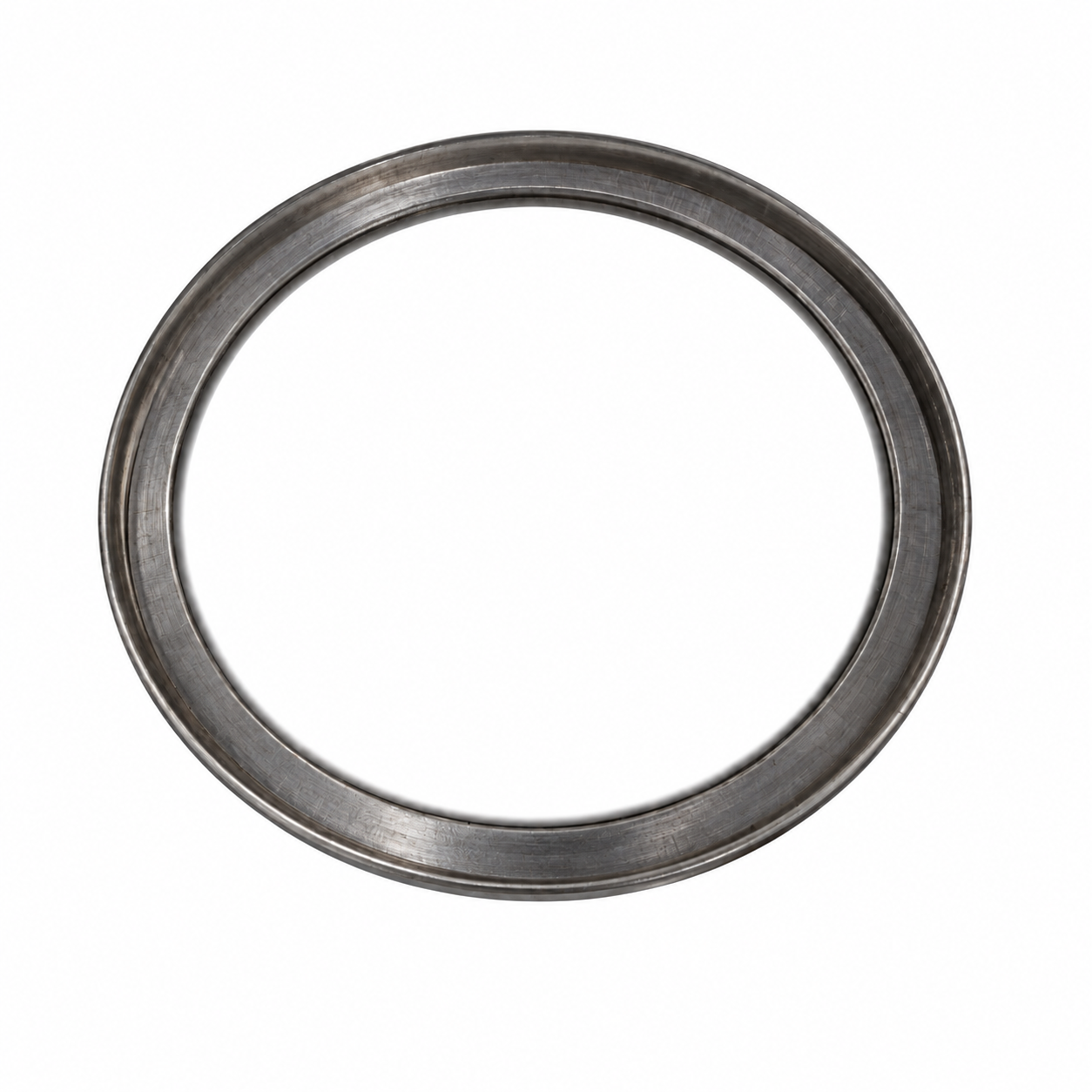

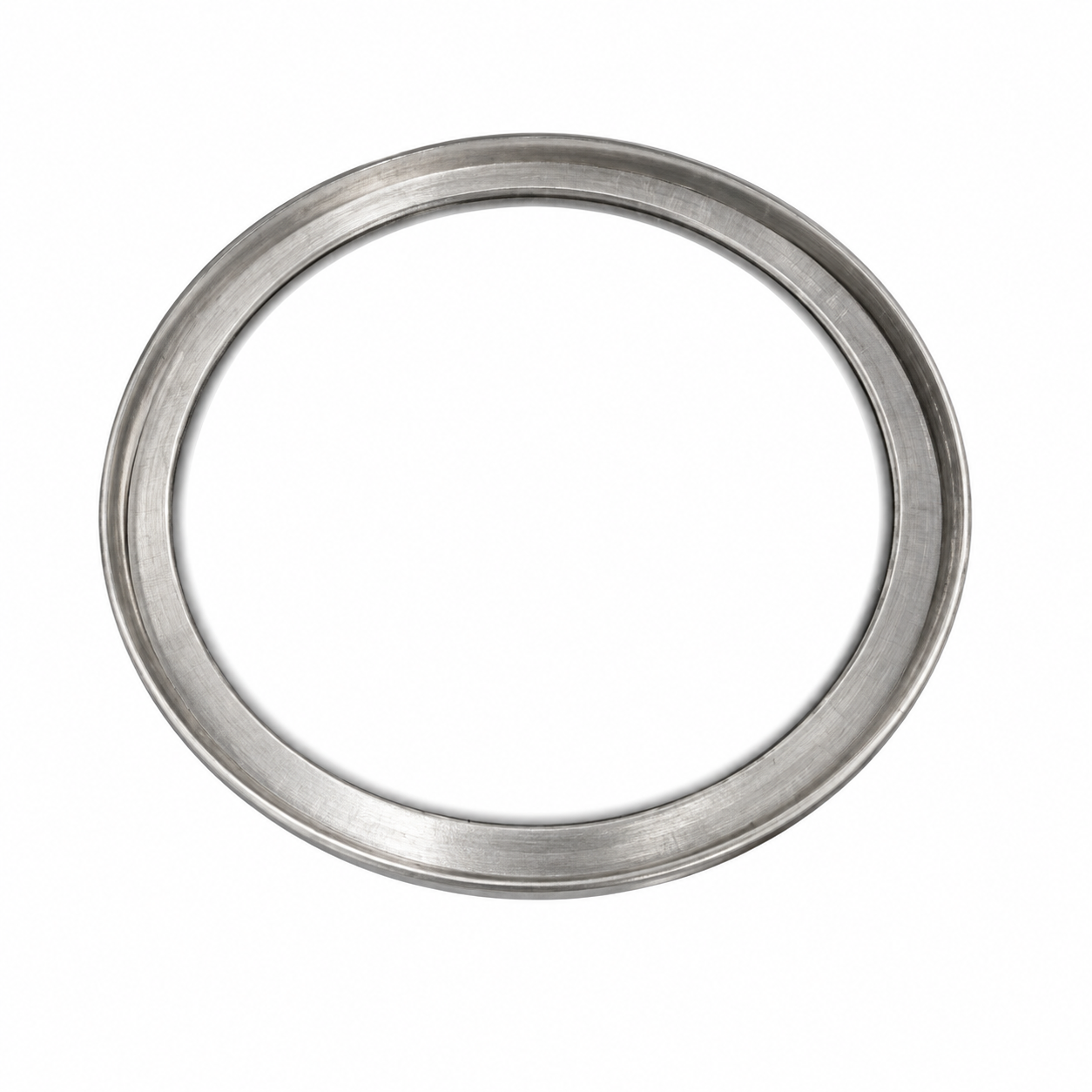

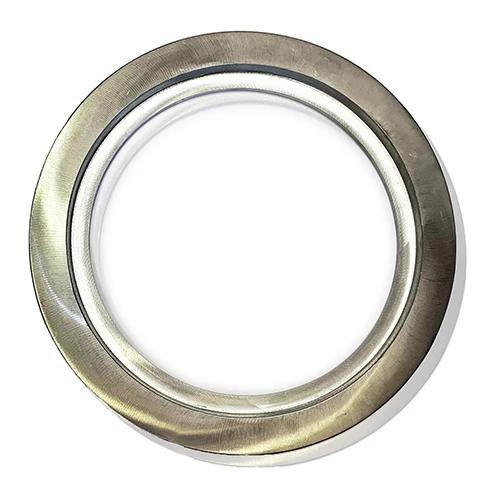

1. Aluminiumringar » För svetsning i aluminiumdäck samt förborrade flänsar för genomgående bultmontage i plast-, komposit- och trädäck. Passar: Aluminiumfartyg & GRP-däck. 2. Stålringar » Kraftiga svetsringar i stål för direkt insvetsning i kommersiella ståldäck. Behandlade för optimal svetsbarhet. Passar: Trålare, bogserbåtar, lastfartyg & stålkonstruktioner. 3. Rostfria stålringar » Syrafasta och rostfria svetsringar för specialapplikationer med extrema korrosionskrav eller rostfria däck. Passar: Forskningsfartyg, yachts & marina specialbyggen.

Teknisk guide: Däcksringens roll för en garanterat tät installation

Däcksringen (karmen) är den strukturella förbindelsen mellan fartygets skrov och Freeman-luckan. För att luckans snabbstängningsmekanism ska fungera klanderfritt och komprimera packningen jämnt måste karmen installeras helt plan och fri från vridspänningar.

1. Välj rätt karmprofil: Kompression vs. Knivsegg (Knife-Edge)

Observera att Freeman tillverkar karmar i två distinkta utföranden som inte är kompatibla med varandra:

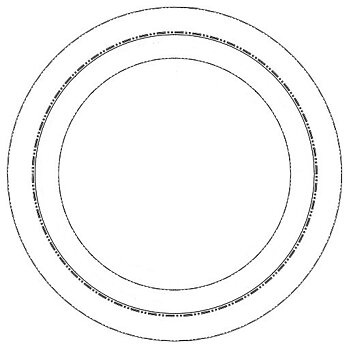

Däcksringar för Kompressionstätning: Karmen har ett plant, upphöjt säte (spigot) utan perifer ränna. Konstruktionen kräver ingen rördragning för dränering och är idealisk för rena däcksmiljöer där enkel spolning prioriteras.

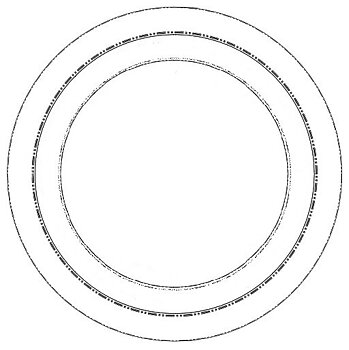

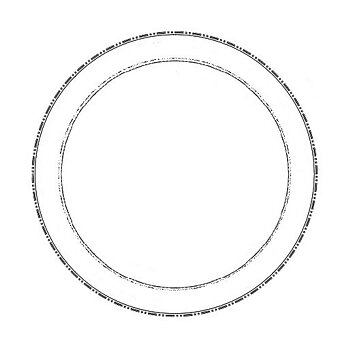

Däcksringar för Knivseggstätning (Knife-Edge): Karmen har en fasad knivsegg omgiven av en djup dräneringsränna med integrerad dräneringsstuss (spigot). Vatten som sköljer över däcket samlas i rännan och leds bort innan luckan öppnas.

2. Installationsmetoder: Svetsning kontra Bultning

Svetsning (Aluminium, Stål & Rostfritt): Däcksringen skärs in i däcksplåten och helsvetsas från ovansidan och undersidan. Viktigt vid svetsning: För att förhindra värmedeformation bör karmen alltid punktsvetsas i korsvis sekvens och svetsas med korta strängar under kontrollerad kylning. Lucklocket bör hållas monterat eller spännas fast med fixtur under svetsning för att garantera att karmen förblir plan.
Bultning (Endast Aluminiumringar): För båtar byggda i glasfiberarmerad plast (GRP), sandwichkomposit eller trä används Freemans aluminiumkarmar. Karmen monteras med genomgående syrafasta skruvar (A4), flexibel marintätningsmassa (t.ex. Sikaflex 291i) samt Tef-Gel på fästelementen för att motverka galvanisk korrosion mellan skruv och aluminiumfläns.

3. Gångjärnsfästen på karmen

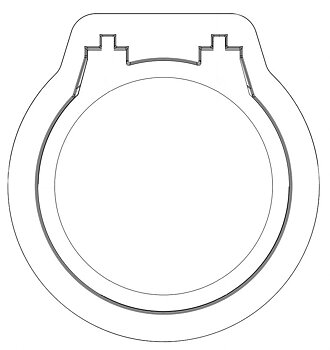

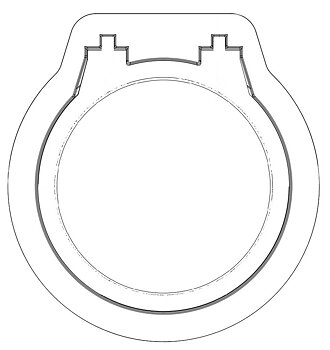

Om din lucka är av gångjärnshängd typ (modell med suffix -H eller -HK) har däcksringen integrerade fästöron för gångjärnstapparna. Kontrollera alltid att du specificerar om ringen ska vara för urlyftbar lucka (lift-out) eller gångjärnshängd lucka vid beställning.

Behöver du håltagningsmått, svetsanvisningar eller offert?

Bövik Marin AB förser varv, konstruktörer och mekaniker med officiella CAD-ritningar och installationsanvisningar för samtliga Freeman-karmar. Kontakta oss för teknisk dialog och snabb offert.
E-post: info@bovikmarin.se | Telefon: 031-29 00 75
