Freeman Marine – Quick-Ship Program. Fabrikslagrade och snabbt tillgängliga standardlösningar för akuta varvsstopp, fartygsreparationer och planerade dockningar. Med Freeman Marines Quick-Ship-program kortas ledtiderna drastiskt på marknadens mest beprövade marina förslutningar i den välkända 2400-serien – redo för snabb utleverans när stillestånd inte är ett alternativ.
När haverier inträffar eller torrsättningsschemat är pressat är leveranstid ofta en helt avgörande faktor. Quick-Ship-programmet har tagits fram i nära samarbete med internationella varv, flottor och fartygsoperatörer för att erbjuda en nyckelfärdig lösning på akuta utbytesbehov. Samtliga modeller tillverkas med samma kompromisslösa precision, robusta konstruktion och väder-/vattentäta prestanda som Freemans ordinarie sortiment, men hålls i lager eller färdigställs för utskeppning inom 1–3 veckor.
Teknisk specifikation & Måttöversikt – Quick-Ship 2400-serien
Nedanstående tabell redovisar samtliga fabriksstandardmodeller som ingår i Quick-Ship-programmet. Måtten anges i både tum och millimeter för enkel kontroll mot befintliga däckskonstruktioner och spantdelningar.
| Part No | Quick-Ship SKU | Modell | Form | Typ | Karm / Ring | Ljusöppning (tum / mm) | Håltagning* (tum / mm) | Yttermått (tum / mm) | Vikt (kg / lbs) |
|---|---|---|---|---|---|---|---|---|---|
| BFR-2401-0002 | 2401-0002-QS | 8 | Rund | Lift-Out | A-C (Alu-Gjuten) | 8.0" / 203 mm | 10.4" / 265 mm | 12.2" / 310 mm | 4 kg / 8 lbs |

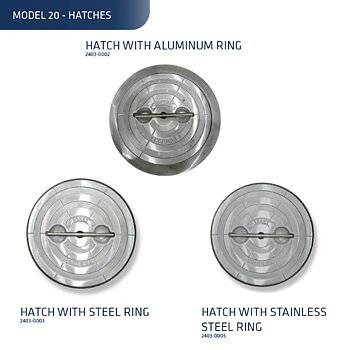

| BFR-2406-0002 | 2406-0002-QS | 20 | Rund | Lift-Out | A-C (Alu-Gjuten) | 20.0" / 508 mm | 22.7" / 575 mm | 26.5" / 674 mm | 17 kg / 37 lbs |
| BFR-2406-0003 | 2406-0003-QS | 20 | Rund | Lift-Out | S-C (Stål-Gjuten) | 20.0" / 508 mm | 22.5" / 571 mm | 22.5" / 571 mm | 20 kg / 44 lbs |

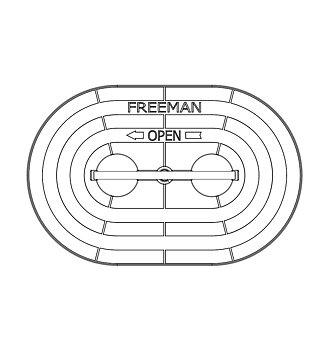

| BFR-2433-0002 | 2433-0002-QS | 1524 | Oval | Lift-Out | A-C (Alu-Gjuten) | 15.0" x 24.0" / 381 x 610 mm | 17.7" x 26.7" / 450 x 677 mm | 21.3" x 30.2" / 544 x 768 mm | 16 kg / 35 lbs |
| BFR-2433-0003 | 2433-0003-QS | 1524 | Oval | Lift-Out | S-C (Stål-Gjuten) | 15.0" x 24.0" / 381 x 610 mm | 17.5" x 26.5" / 445 x 673 mm | 17.5" x 26.5" / 445 x 673 mm | 17 kg / 37 lbs |

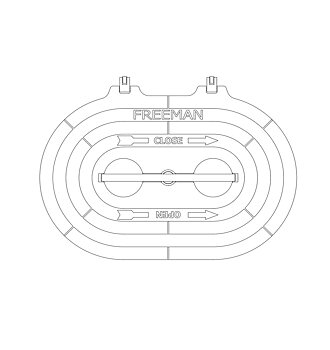

| BFR-2473-0002 | 2473-0002-QS | 1524 | Oval | Gångjärn | A-C (Alu-Gjuten) | 15.0" x 24.0" / 381 x 610 mm | 17.8" x 26.7" / 451 x 678 mm | 23.4" x 30.6" / 594 x 777 mm | 17 kg / 37 lbs |
| BFR-2473-0003 | 2473-0003-QS | 1524 | Oval | Gångjärn | S-C (Stål-Gjuten) | 15.0" x 24.0" / 381 x 610 mm | 17.4" x 26.5" / 443 x 673 mm | 19.7" x 26.5" / 500 x 673 mm | 18 kg / 40 lbs |
| BFR-2424-0002 | 2424-0002-QS | 2424 | Kvadratisk | Lift-Out | A-K (Alu-Profil) | 24.6" x 24.6" / 625 x 625 mm | 27.5" x 27.5" / 697 x 697 mm | 31.2" x 31.2" / 793 x 793 mm | 26 kg / 57 lbs |
| BFR-2424-0003 | 2424-0003-QS | 2424 | Kvadratisk | Lift-Out | S-K (Stål-Profil) | 24.0" x 24.0" / 610 x 610 mm | 27.4" x 27.4" / 695 x 695 mm | 27.4" x 27.4" / 695 x 695 mm | 33 kg / 74 lbs |
| BFR-2464-0002 | 2464-0002-QS | 2424 | Kvadratisk | Gångjärn | A-K (Alu-Profil) | 24.0" x 24.0" / 610 x 610 mm | 27.5" x 27.5" / 698 x 698 mm | 31.2" x 33.1" / 792 x 841 mm | 26 kg / 57 lbs |
| BFR-2464-0003 | 2464-0003-QS | 2424 | Kvadratisk | Gångjärn | S-K (Stål-Profil) | 24.0" x 24.0" / 610 x 610 mm | 27.4" x 27.4" / 695 x 695 mm | 29.6" x 27.4" / 752 x 695 mm | 29 kg / 65 lbs |
* Observera: Håltagningsmåttet (Rough Opening) inkluderar inte urtag för gångjärnsfickor (Hinge Pockets). Vid installation av gångjärnshängda luckor erfordras ytterligare utrymme i däckskonstruktionen. Samtliga modeller i tabellen utgör fabriksstandard i Quick-Ship-konfiguration.
Bra att känna till vid beställning & installation
- Klassningsgodkännanden & Certifikat: Samtliga gjutna modeller i 2400-serien innehar Lloyd’s Register (LR) Product Design Assessment Certification. Modeller med kniveggstätning (Knife-Edge) är dessutom godkända av American Bureau of Shipping (ABS). Typgodkännandena täcker ett brett spektrum av placeringar och däcksnivåer enligt respektive klassningssällskaps regelverk.
- Karm- & Däcksringsmaterial: Quick-Ship-luckorna levereras kompletta med fabriksanpassad karm i antingen gjuten aluminium (A-C), profilerad aluminium (A-K), gjutet stål (S-C) eller profilerat stål (S-K). Säkerställ att karmmaterialet matchar fartygets däcksmaterial för korrekt svets- eller bultmontage.
- Fullständig reservdelskompatibilitet: Quick-Ship-luckorna delar 100 % konstruktion med Freemans standardsortiment. Samtliga komponenter – såsom packningar, låsarmar, bussningar, låsmekanismer och gasfjädrar – är standardiserade OEM-reservdelar som lagerförs för framtida underhåll.
- Leveransgaranti & Expresslogistik: Standardmodellerna är färdiga för utskeppning från fabrik inom 1–3 veckor. Vid akuta haverier kan expressflyg eller direktbud samordnas för att möta fartygets docknings- eller avgångstid.
Behöver du teknisk ritningsdokumentation, godkännandeintyg eller assistans att verifiera mått mot ett befintligt hål i däck? Kontakta oss på Bövik Marin för personlig rådgivning och omgående pris/leveransbesked.
